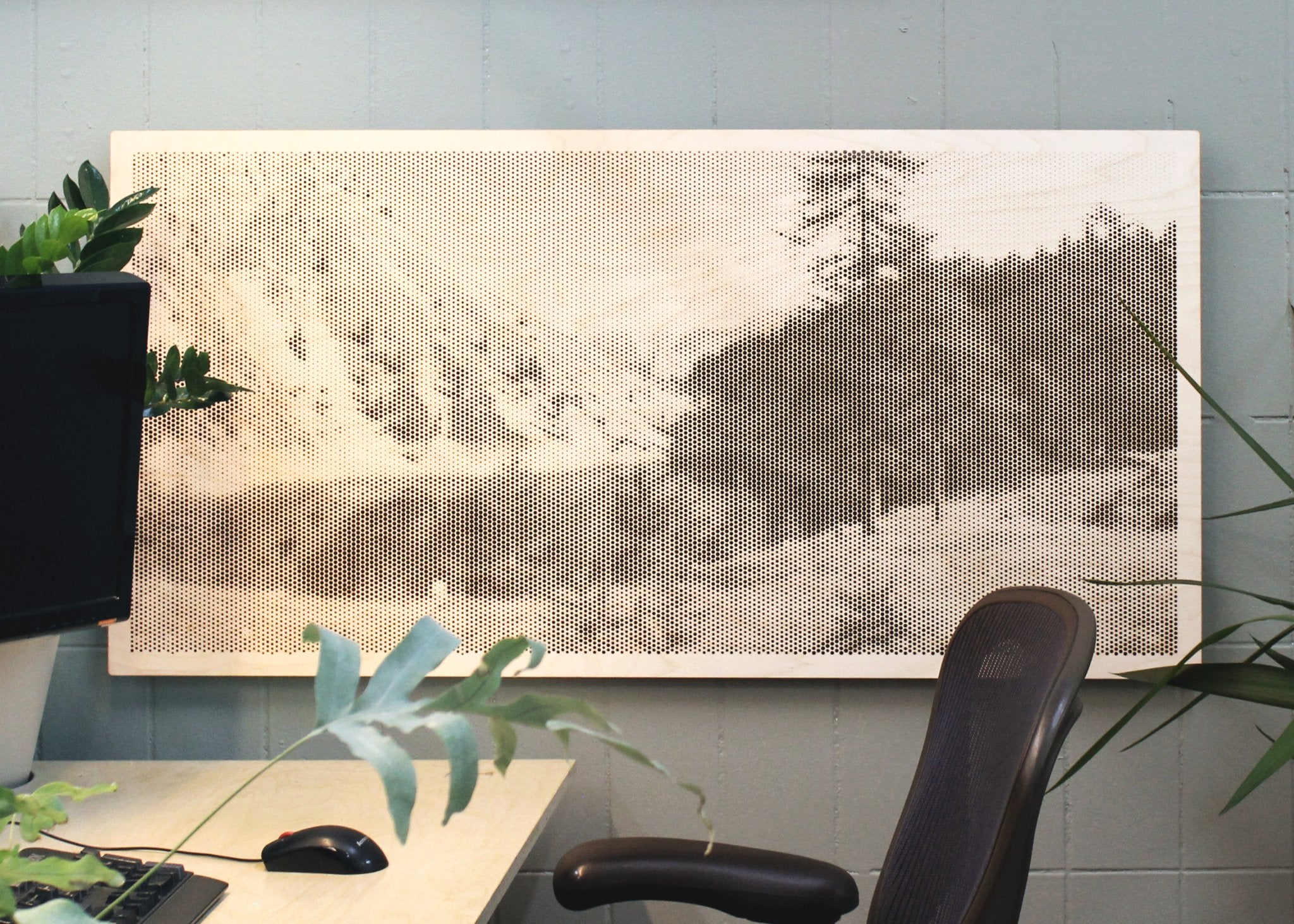

El resultado es fantástico. Especialmente si lo haces con un material bonito, como el contrachapado de abedul. Observa cómo las vetas de la madera juegan un papel en la atmósfera de la imagen. Además de que este material tiene un bonito acabado de madera, el material realmente añade algo al resultado final.
No solo creas un panel precioso y único, este también tiene un efecto amortiguador acústico. Los paneles perforados se utilizan mucho en arquitectura para contrarrestar la reverberación y amortiguar el sonido en los espacios.
¿Tienes acceso a una láser? ¿Tienes tu propia cortadora láser, puedes usarla en la escuela o hay un fablab o makerspace cerca? Entonces puedes crear tu propio panel perforado con tu propia imagen.
Esto lo haces con halftone, el término para la técnica utilizada en estos paneles. Este tutorial te enseña paso a paso cómo puedes también cortar con láser un panel acústico. Corta con láser un producto único y mejora la acústica con tus paneles amortiguadores acústicos hechos por ti.
¿Qué es halftone?
La imagen que quieres reproducir en la plancha se crea al aplicar la cortadora láser un gran número de agujeros, de distinto tamaño y a diferentes distancias. La técnica reprográfica utilizada para crear una imagen con la cortadora láser se llama halftone.
El resultado es una copia de tu imagen en 'tono continuo'. Esto significa que la imagen se crea mediante diferencias de luz y oscuridad, no por diferentes colores. De cerca parece un simple patrón de agujeros, pero si tomas suficiente distancia, la imagen cobra vida.
Puedes compararlo con una pintura de uno de los pintores puntillistas. Si te acercas, solo ves puntos. Solo al retroceder se hace evidente lo que realmente hay en el lienzo. Si vas a cortar un panel acústico con láser, entonces creas un efecto similar, pero con agujeros y no con pintura.
¡Manos a la obra! Así es como tú mismo creas un panel amortiguador acústico paso a paso
Lo primero que debes hacer es crear un dibujo digital en el formato correcto. Afortunadamente, no es difícil, porque aquí tienes una web útil para ello: https://rasterbator.net.
Visita esta web. El siguiente plan de pasos te dice exactamente cómo preparar tu imagen para tu cortadora láser.
-
Imagen
Sube la foto que quieras usar. Obtendrás el mejor resultado si eliges una foto con suficiente contraste. Si hay mucha diferencia entre la luz y la oscuridad, la técnica halftone se lucirá mejor.
-
Tamaño
A continuación, se te llevará automáticamente al siguiente paso: Size. Aquí introducirás lo siguiente:
- Paper settings: ponlo en custom y rellena las medidas de tu material en planchas. Yo uso 1200x600mm.
- Marca la casilla de Add margin y elige, por ejemplo, 10mm. Esto crea un borde alrededor de tu foto.
- Output size: ponlo en 1 sheets wide.
Si todo está correcto, entonces haz clic en Continue.
-
Estilo
El tercer paso al que se te redirige es Style. Aquí seleccionas Black and white rasterbation y haces clic en Continue.
-
Color
En el cuarto paso, Color, eliges en Presets el fondo amarillo con puntos marrones. Este preset se llama My first dress.
-
Opciones
El paso 5 se refiere a Options. Aquí también introducirás manualmente algunos ajustes.
- Output: interlaced halftone
- Menú desplegable de abajo: Circle
- Grid size: esto depende de ti, pero yo uso 5 mm. Haz el tamaño de cuadrícula más grande, 10 mm por ejemplo, y el corte láser tardará menos. Al mismo tiempo, también perderás detalle. Haz el tamaño de cuadrícula más pequeño y crearás más detalle. El corte láser también tardará más y tu archivo será más grande.
- Raster size: ¡¡IMPORTANTE!! Ponlo en 0 – 65%. Con el tamaño de trama máximo del 65%, los agujeros más grandes no se superponen. Así evitas que trozos de material se suelten al cortar la imagen con el láser.
Ten en cuenta: si eliges un tamaño de cuadrícula diferente, puede que también tengas que elegir un porcentaje máximo diferente. Puedes averiguar cuál es el número óptimo mediante prueba y error. En el último paso puedes comprobar que los agujeros no se hagan demasiado grandes. Quieres que los agujeros sean lo más grandes posible, pero también quieres mantener un mínimo de 0.8 mm de material entre los agujeros más grandes.
- Desmarca la casilla de Crop marks. En Page position también puede estar desmarcada.
-
¡Descarga tu diseño!
Ahora haz clic en Complete 1 page poster y tu diseño se descargará como un archivo PDF.
Prepara tu archivo para tu cortadora láser
El archivo PDF que has creado con Rasterbator debe convertirse a un formato adecuado para tu láser. Cómo lo hagas exactamente depende del software que uses para tu láser y de lo que tu láser necesite.
Mi láser, por ejemplo, necesita archivos DXF, y yo uso Rhinoceros3D para preparar el archivo, pero también puedes usar, por ejemplo, Illustrator, Inkscape, Draftsight o Coreldraw.
En Rhino, abro el archivo y sigo los siguientes pasos:
- Todas las formas consisten en sombreados (hatches). Voy a convertirlos en líneas. Para ello, ejecuto los comandos SelHatch y luego DupBorder. Esto crea todas las líneas que luego cortarás con láser.
- Ahora puedes eliminar los sombreados (hatches) del dibujo. Primero deselecciona todo y luego ejecuta SelHatch y Delete.
- Está empezando a tomar forma. Solo el marco necesita ser redibujado, ya que Rasterbator dibuja rectángulos en todos los lados que no necesitamos.
- Haz una comprobación para ver que los agujeros no estén demasiado cerca unos de otros. Haz zoom en la parte con los agujeros más grandes. Mide la distancia entre los agujeros y comprueba que no sea inferior a unos 0,8 mm. Aquí todo está en perfecto orden.
- Guarda el archivo y ábrelo en tu software de corte láser.
Corte láser de tu panel perforado
Ahora puedes empezar a cortar el panel acústico con láser. Yo lo hago con contrachapado de abedul de 3mm de grosor.
Consejo: ¿quieres cortar con láser el halftone más pequeño? Para eso es laserboard muy adecuado. ¡En él puedes hacer agujeros de décimas de milímetro sin problemas!
No es mala idea hacer algunas pruebas de antemano para asegurarte de que tu láser está bien configurado. El corte en sí dura bastante, en mi caso unas cuatro horas. Haz algunas comprobaciones intermedias para ver si todo sigue bien.
Consejo: usa cinta de pintor para fijar la plancha en tu láser. Así no se moverá durante el corte.
Acabado y montaje
¿Tu láser está listo? Entonces es hora del acabado. Yo uso diferentes planchas (disponibles en la tienda online de Lasersheets) que pego unas sobre otras para obtener el mejor resultado.
Primero lijo el panel por la parte delantera con papel de lija de grano 120. Esto es para eliminar las marcas de humo. Lo pego sobre una capa intermedia de espuma blanda de 20mm de grosor. Para eso puedes usar pegamento en spray.
Esto lo pegas de nuevo sobre una plancha trasera de MDF de 2mm de grosor. Aquí he hecho dos agujeros con los que puedo colgar el panel.
La imagen halftone como técnica única para tu cortadora láser
Usa imágenes halftone para cortar con láser todo tipo de obras de arte, como logotipos, retratos y patrones abstractos. Es una técnica brillante para usarla tú mismo, para enseñar a tus estudiantes en la escuela o para ofrecerla en tu servicio de corte láser.
En Lasersheets vendemos una gran variedad de materiales diferentes que pueden usarse en la cortadora láser. ¿Quieres cortar con láser un panel perforado? Entonces, ponte en contacto con nosotros. Podemos aconsejarte sobre los materiales adecuados, contarte más sobre Rasterbator y la técnica halftone y ayudarte a lograr un resultado perfecto.
Así es como tú mismo creas un precioso panel amortiguador acústico con una imagen halftone en tu taller, en la escuela, en un makerspace o fablab. Con eso, sin duda, impresionarás.
