¿Cómo transformas un dibujo lineal en un diseño por capas para corte láser?
Se lo preguntamos a Rodolfo de Lekky Studio. En este artículo, Rodolfo te guía a través de su proceso y te enseña cómo puedes diseñar y crear tu propia lámpara de madera con tu láser.
En este blog te muestro cómo transformo una ilustración plana en una lámpara de pared 3D por capas. Te llevaré paso a paso por el proceso de diseño, la preparación para el láser y el montaje final. Lo que me encanta de este proyecto es que, con un diseño inteligente, creas una lámpara funcional con profundidad y carácter.
En mi estudio utilizo una láser CO₂ Aeon de 100W, pero cualquier cortadora láser que pueda cortar contrachapado es adecuada para este proyecto. Te recomendaría usar una madera ligera, como contrachapado de tilo de 4 mm de grosor.
La idea: un tatuaje como inspiración
Imágenes de inspiración de patrones de golondrinas
Cada diseño comienza con una idea. Me gusta inspirarme en la cultura del tatuaje, y para esta lámpara me inspiré en la reconocible golondrina. Este símbolo es reconocido por todos; antiguamente, los marineros lo llevaban como una insignia de honor: una golondrina significaba que el portador había recorrido 5.000 millas náuticas, dos representaban 10.000 millas náuticas.
Yo mismo no soy marinero, pero esta cultura naval me atrae porque he pasado gran parte de mi vida en el Mar Caribe. Ahora vivo en Hengelo y esta golondrina me recuerda el largo viaje y las experiencias que me han traído hasta donde estoy.
Además de este significado personal, la forma de la golondrina es fuerte y reconocible. Es un dibujo lineal, pero te voy a mostrar cómo lo transformas en un diseño por capas.
Desde el principio, el objetivo no era crear una decoración plana, sino un objeto que tuviera suficiente profundidad incluso sin iluminación. Al combinar varias capas, se crea un diseño que cambia en cuanto la lámpara se enciende.
Paso 1: Bocetar en papel
Primeros bocetos técnicos para el soporte de la lámpara en papel
Antes de sentarme frente al ordenador, desarrollo mis ideas primero en papel. En esta foto puedes ver los primeros bocetos técnicos del soporte de la lámpara en la parte trasera.
Desarrollar esta estructura me llevó bastante tiempo al principio. Hice varios prototipos de cartón para verificar que todas las piezas encajaran correctamente.
Para ello, debes tener en cuenta el grosor del material, en este caso contrachapado de tilo de 4 mm, y con suficiente espacio para el casquillo y el montaje. Llevo años usando este material y cada vez lo valoro más. Es ligero, lo cual es importante para una lámpara de pared que consta de varias capas y que finalmente colgará en la pared.
Además, el contrachapado de tilo tiene una estructura de madera natural que permanece visible en el resultado final. Su color beige claro funciona perfectamente como base para pintura, pero también queda bonito si dejas partes sin tratar o las acabas con tinte para madera. Es un material versátil que, además, es muy fácil de cortar con láser.
Al probar primero, evitas errores innecesarios durante el corte láser.
Paso 2: Desarrollar digitalmente en Adobe Illustrator
Trazar dibujo en Adobe Illustrator
Cuando el boceto es definitivo, le hago una foto con mi teléfono y lo desarrollo digitalmente en Adobe Illustrator.
Con la ayuda de la Herramienta Pluma, dibujo todas las líneas de nuevo como vectores. Eso requiere algo de práctica al principio, pero te da un control total sobre la forma y hace que el diseño sea apto para la producción.
Crear la capa trasera en Adobe Illustrator
Para la capa trasera, hago una copia de la golondrina y le doy un contorno más grueso. Luego, convierto este contorno en una única forma vectorial cerrada a través de Objeto > Expandir y uno las partes con Buscatrazos > Unificar. Después de eliminar las formas residuales internas, se crea una plancha trasera sólida.
Yo mismo exporto el diseño como PDF antes de importarlo al software láser. El SVG también funciona perfectamente, pero personalmente encuentro que el PDF es un poco más consistente durante la importación.
Paso 3: Preparar en LightBurn
Asignar diferentes colores al archivo láser en LightBurn
Una vez que el diseño está listo, importo el archivo en LightBurn y asocio diferentes configuraciones a distintos colores.
Para este proyecto, utilizo una láser de CO₂ de 100W y contrachapado de tilo de 4 mm.
Las configuraciones son las siguientes:
- Líneas rosas (corte): velocidad 20, potencia 60.
- Líneas verdes (marcar): velocidad 400, potencia 10.
Las líneas verdes se utilizan como marcas de posicionamiento en la parte trasera de la golondrina. Así sé exactamente dónde debe colocarse el soporte de la lámpara durante el pegado.
En las piezas cortadas, también puedes ver un pequeño orificio rectangular. Esto tiene dos funciones: ayuda a un posicionamiento preciso de la estructura trasera y, al mismo tiempo, forma una unión de espiga y mortaja que añade robustez al conjunto.
Antes de que la máquina arranque, siempre verifico una vez más el enfoque, la posición del material y el punto de inicio elegido.
La plancha trasera de la lámpara de golondrina se corta en la cortadora láser
La plancha trasera cortada, con grabados y el orificio rectangular, asegura que todo pueda posicionarse con mucha precisión.
Paso 4: Acabado con color
Estos son los colores que he usado para la lámpara
Después del corte, las diferentes piezas se acaban con pintura en aerosol. Para este proyecto, utilizo aerosoles de Montana Colors.
Me gusta trabajar con ellos porque tienen una cobertura excelente, especialmente en superficies porosas como la madera. Además, se secan rápidamente, lo que te permite trabajar de forma eficiente sin largos tiempos de espera entre las diferentes capas. También tengo buenas experiencias con la durabilidad de la pintura.
Lo que personalmente me parece aún más agradable es la enorme variedad de colores. El surtido parece casi infinito, lo que me permite encontrar casi siempre el color exacto para un diseño.
Para esta lámpara he elegido una combinación de negro mate, un color azul verdoso intenso y rojo brillante. Algunas piezas se dejan deliberadamente sin tratar para que la estructura natural de la madera permanezca visible.
La combinación de pintura, veta de la madera y los bordes láser oscuros crea un contraste interesante y le da una profundidad extra al diseño.
Pintar piezas de negro con aerosol
Paso 5: Montar la estructura
Ensamblar el soporte de la lámpara
El soporte trasero consta de varias piezas sueltas que, juntas, forman una estructura robusta para el casquillo y la lámpara.
Para el montaje, utilizo pegamento de cianoacrilato. A lo largo de los años, este se ha convertido en mi pegamento favorito para este tipo de proyectos debido a su muy fuerte adherencia y rápido tiempo de secado.
Antes usaba principalmente cola para madera, que sigue siendo una excelente opción, pero noté que perdía mucho tiempo esperando a que todo secara completamente. Con el cianoacrilato puedo seguir trabajando casi de inmediato. Eso hace el proceso más eficiente y ayuda a terminar los proyectos más rápido.
Eso sí, este pegamento requiere precaución. Algunas variantes son muy líquidas y pueden acabar fácilmente en lugares donde no las quieres.
Eso lo he aprendido yo mismo a lo largo de los años. He dañado mesas, sillas y suelos más de una vez por no usar protección suficiente. Por eso, hoy en día siempre trabajo sobre cartón u otro material desechable que pueda ensuciarse o dañarse. Al igual que con la pintura, aquí la clave es que trabajar con cuidado previene muchos problemas posteriores.
Una espiga sobresale para que el soporte pueda alinearse perfectamente durante el montaje
Durante el montaje, verás que una de las uniones transversales de madera sobresale ligeramente. Esta espiga encaja exactamente en el orificio rectangular de la golondrina y asegura que la estructura se alinee automáticamente en la posición correcta.
Después, las capas de color frontales se pegan una a una hasta que el diseño completo esté ensamblado.
Resultado

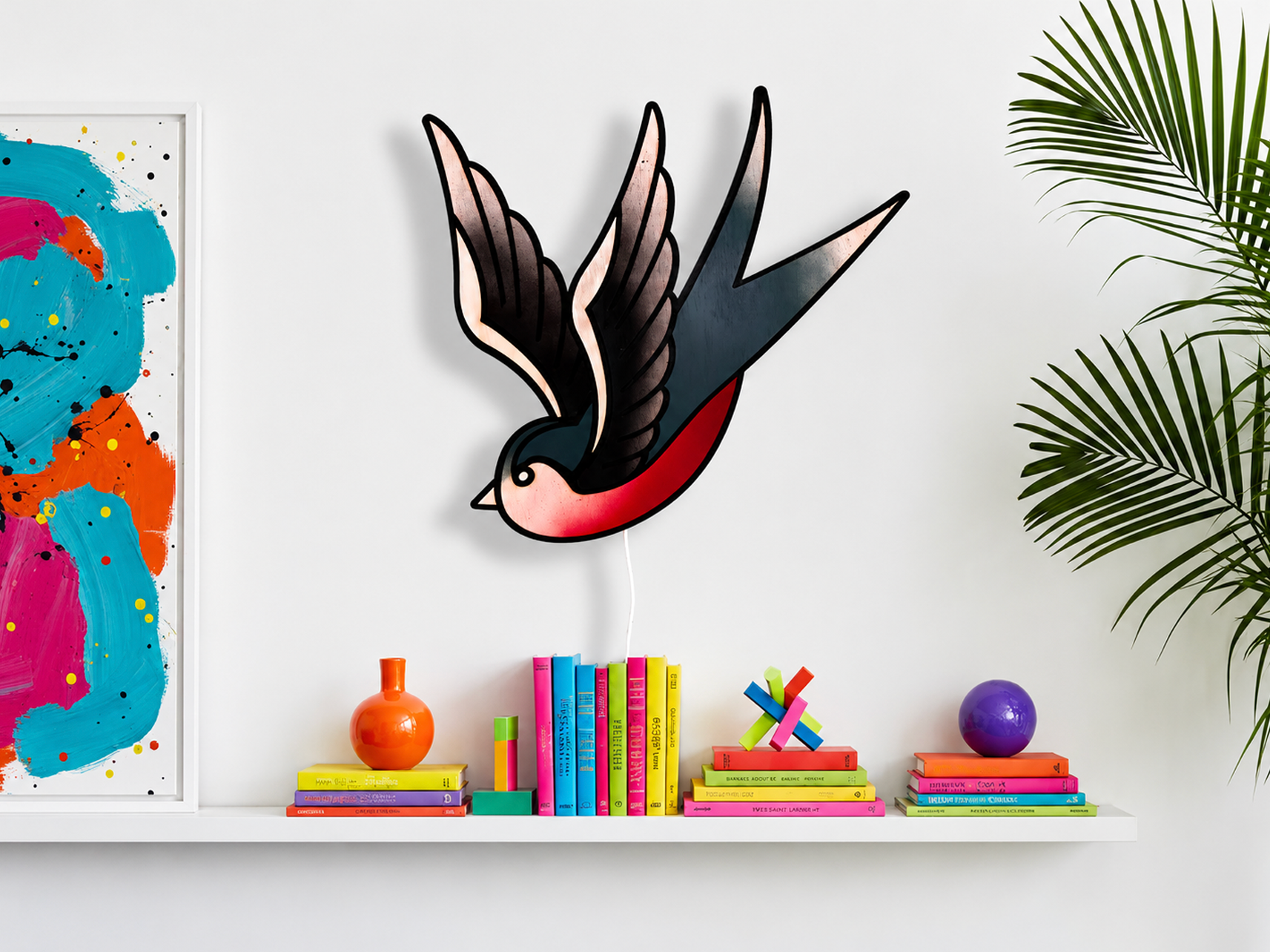

La lámpara inspirada en el tatuaje de golondrina está terminada
Cuando la lámpara está completamente montada, la estructura trasera forma una base sólida para el casquillo E14 y el conjunto está listo para ser fijado a la pared.
Gracias a la construcción multicapa, se crea un claro efecto de profundidad tanto de día como de noche. En cuanto se enciende la iluminación, las sombras y los diferentes niveles se refuerzan mutuamente, dando al diseño una dimensión extra.
Espero que este proceso te dé una buena idea de cómo puedes transformar una ilustración sencilla en un producto final funcional y por capas.
¿Tienes curiosidad por ver más proyectos o quieres seguir mi método de trabajo? No dudes en echar un vistazo a mi Instagram @Lekkystudio o mi sitio web lekkystudio.com.
Llevamos tiempo siendo fans de los diseños de Lekky Studio y nos ha encantado echar un vistazo entre bastidores. ¡Esperamos que este tutorial te haya inspirado para ponerte manos a la obra!
¿Conoces a algún creador láser cuyo proceso de diseño te gustaría ver? ¡Haznos saber en los comentarios!
