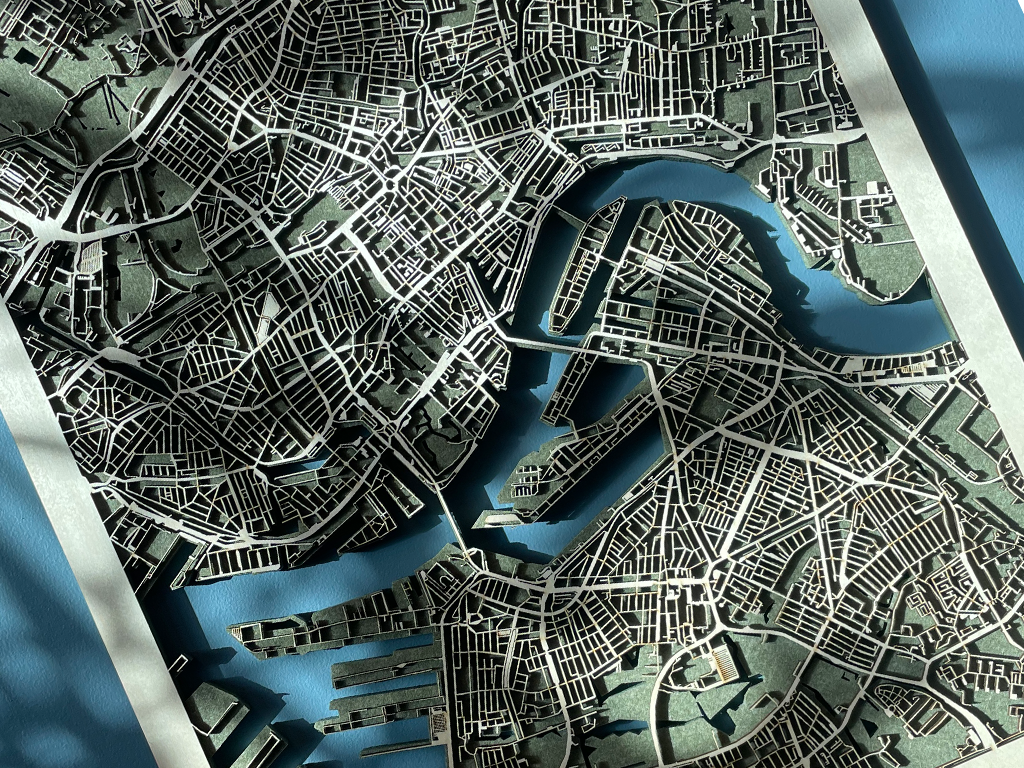

¿Quieres hacer un mapa de ciudad con corte o grabado láser? Necesitarás un dibujo de diseño. ¡Por suerte, no hace falta calcar capturas de pantalla de Google Maps! Con el software gratuito QGIS, puedes obtener datos de mapas de OpenStreetMap y exportarlos como SVG, listos para terminar en Illustrator para el láser.
En este tutorial, aprenderás paso a paso cómo hacerlo.
¿Qué necesitas?
- QGIS (gratuito, de código abierto)
- Programa de dibujo vectorial, como Adobe Illustrator o Inkscape
- Google Maps
- Una idea de diseño
Paso 1: Elige tu área
Primero, busca en Google Maps el área que deseas utilizar. Piensa en la reconocibilidad: asegúrate de que haya suficientes puntos de referencia, como agua, carreteras principales o un patrón de calles característico.
Paso 2: Instala QGIS
Descarga e instala QGIS. Este es un programa GIS gratuito de código abierto con el que puedes obtener y editar datos de mapas geográficos.
Paso 3: Instala el plugin QuickOSM
Abre QGIS y ve a Plugins > Administrar complementos en el menú superior. Busca QuickOSM y haz clic en Instalar complemento. Este plugin obtiene datos de OpenStreetMap.
También puedes encontrar el plugin a través de este enlace.
Paso 4: Carga la capa del mapa de OpenStreetMap
En el panel del Navegador (izquierda), busca XYZ Tiles y haz doble clic en OpenStreetMap. El mapa se cargará ahora como una capa de fondo.
Paso 5: Navega a tu área
Haz zoom en el área que deseas exportar desplazándote por el mapa. Ve al lugar que quieres crear.
Paso 6: Abre QuickOSM
En el menú superior, ve al plugin QuickOSM y ábrelo.
Paso 7: Obtén los datos del mapa
Selecciona el ajuste preestablecido Urban en QuickOSM. Cambia la selección de ubicación a Extensión del lienzo (esto exporta lo que está visible actualmente en tu pantalla). Haz clic en Ejecutar ajuste preestablecido. QGIS cargará ahora las calles, cuerpos de agua y otros elementos como capas separadas.
Paso 8: Oculta los nombres de las calles
Selecciona una capa con nombres de calles y abre el panel de Opciones de etiquetado de capa. Cambia la configuración a Sin etiquetas en lugar de Etiquetas únicas. Repite esto para cada capa con etiquetas.
Paso 9: Desactiva las capas innecesarias
Ve al panel Capas y desactiva las capas OpenStreetMap (el mapa de fondo) y Edificios. Así solo te quedarán las calles y el agua.
Paso 10: Crea un diseño de impresión
Presiona Ctrl+P para abrir un nuevo Diseño de impresión. En la barra lateral, haz clic en Añadir mapa y dibuja un recuadro en la página para colocar el mapa.
Paso 11: Configura el formato de página
Haz clic derecho en el lienzo y elige Propiedades de la página. Configura el tamaño de la página al formato de tu producto final, por ejemplo, 300 × 400 mm para un mapa de pared estándar.
Paso 12: Posiciona el mapa
Usa la función Mover contenido para desplazar el mapa hasta que la parte deseada quede exactamente dentro de los márgenes de la página. Asegúrate de que los límites del mapa coincidan con el borde de la página.
Paso 13: Exporta como SVG
Haz clic en Exportar como SVG en la parte superior. Marca las siguientes opciones:
- Exportar siempre como vectores
- Recortar a contenido
Haz clic en Guardar para guardar el archivo.
Paso 14: Abre el archivo SVG en Adobe Illustrator
Abre el archivo SVG exportado en Adobe Illustrator, Inkscape u otro programa vectorial. Verás el mapa ahora como formas vectoriales que puedes editar.
En los siguientes pasos continuaremos en Adobe Illustrator. Si utilizas otro programa, las herramientas tendrán un nombre diferente, pero el principio sigue siendo el mismo.
Paso 15: Crea un trazado compuesto y configura el color
Selecciona todas las partes del mapa y crea un Trazado compuesto (Objeto > Trazado compuesto > Crear). Luego, asigna a las líneas el color correcto para tu cortadora láser, de modo que distingas entre grabado y corte.
Paso 16: Elimina lo que quede fuera del marco
Dibuja un rectángulo del tamaño de tu mapa. Selecciona todas las líneas, abre la herramienta Creador de formas (Mayús+M), mantén presionada la tecla Alt y arrastra sobre las líneas que quedan fuera del rectángulo. De esta forma, se eliminarán.
Paso 17: Dale un ancho a las carreteras
Las calles son líneas delgadas en el archivo SVG. Para poder cortarlas o grabarlas, deben convertirse en formas. Selecciona las líneas de la carretera y ve a Objeto > Trazado > Desplazar trazado. Usa un desplazamiento para que las carreteras tengan al menos 2 mm de ancho. Los detalles estrechos son frágiles después del corte, por lo que las carreteras más anchas harán que tu mapa sea más resistente.
Paso 18: Limpia el dibujo
Revisa el archivo en busca de líneas dobles y trazados superpuestos. Elimina los elementos redundantes. Un dibujo limpio evita problemas con el corte láser.
Paso 19: Guarda
Guarda tu dibujo en un formato adecuado para tu cortadora láser. ¿Todavía no sabes cuál es el mejor software para corte láser? Entonces, nuestra reseña honesta de Lightburn podría interesarte, lee la reseña aquí.
Consejos de diseño para un resultado excelente
Reconocibilidad. Elige un recorte en el que la gente reconozca el área al instante. El agua, como canales y ríos, ayuda enormemente, es única por ciudad y proporciona una orientación rápida.
Jerarquía visual. Haz que las carreteras principales sean claramente más anchas que las calles secundarias. Esto hará que el mapa sea más legible y más bonito de ver.
Ancho mínimo. Mantén las calles con un ancho mínimo de 2 mm para madera y metacrilato. Para materiales más blandos como el fieltro PET, se recomienda un mínimo de 4 mm.
Prueba primero con algo pequeño. Haz un corte de prueba de una pequeña sección antes de cortar la plancha completa. Así comprobarás si los detalles son lo suficientemente resistentes.
Preguntas frecuentes
¿Puedo usar Inkscape en lugar de Adobe Illustrator?
Sí, Inkscape es una alternativa gratuita que soporta completamente los archivos SVG. Los nombres de las herramientas a veces difieren, pero los pasos son similares. Por ejemplo, "Desplazar trazado" en Inkscape se llama "Agrandar/Encoger trazado" (a través de Trazado > Agrandar/Encoger).
¿Qué material es el más adecuado para un mapa de ciudad cortado con láser?
Contrachapado de abedul de 3 mm es una opción popular por su resistencia y alta calidad. Se utiliza MDF negro para un aspecto gráfico. El fieltro PET también proporciona amortiguación acústica directa en tu espacio.
¿Qué tamaño puede tener mi mapa de ciudad?
Depende del tamaño de tu material de base de la cortadora láser y del nivel de detalle de tu mapa. Un formato muy utilizado es 300 x 400 mm. Asegúrate de que las carreteras no sean más estrechas de 2 mm de ancho, incluso así ya son bastante frágiles.
Mi archivo SVG se ve desordenado en Illustrator, ¿qué hago?
Esto a menudo se debe a líneas duplicadas o trazados superpuestos que QGIS exporta. En Illustrator, usa la función "Fusionar" o elimina los duplicados manualmente. Un archivo limpio es crucial para un buen corte, de lo contrario, el láser pasará varias veces por la misma línea.
¿Puedo usar los datos de OpenStreetMap comercialmente?
OpenStreetMap está bajo la Open Database License (ODbL). Puedes usar los datos libremente, también para productos comerciales, siempre que menciones la fuente (p. ej., "© OpenStreetMap contributors") y compartas los conjuntos de datos derivados bajo la misma licencia. Para la venta de productos físicos como mapas, se aplica una regulación ligeramente más flexible; consulta la información oficial de la licencia de OSM para conocer las condiciones actuales.
