Dibujar con luz. Eso es, en una frase, lo que hace un panel retroiluminado (edge-lit). Grabas un diseño en metacrilato transparente, colocas una tira LED a lo largo del borde, y de repente se ilumina exactamente lo que has dibujado. El resto de la plancha permanece transparente, haciendo que tu diseño parezca flotar.
Ilumina tu logo, ilustración o texto, o crea paneles personalizados para tus clientes. Un producto precioso para hacer y mostrar. ¿Tienes una cortadora láser que pueda cortar metacrilato? Entonces puedes hacer fácilmente tu propia placa edge-lit.
En este blog, leerás cómo funciona el edge-lit, cómo puedes hacer uno tú mismo y cómo reaccionan los diferentes materiales. Abajo también encontrarás tutoriales inspiradores de otros creadores.
¿Por qué este es el proyecto láser perfecto?
Los láseres son ideales para la creación de paneles edge-lit. También puedes conseguir un efecto luminoso rayando, dibujando con rotulador o fresando, pero entonces la técnica siempre determinará la apariencia de tu panel. El corte láser es la mejor manera de obtener una representación exacta y detallada de tu diseño con un resultado nítido y brillante.
¿Qué es el metacrilato edge-lit?
Edge-lit significa literalmente iluminado desde el borde. El principio es sencillo pero efectivo: colocas una tira LED en el lateral de una plancha de metacrilato transparente.
La luz viaja a través del material y se refracta en los grabados y bordes, iluminando precisamente esas partes. El resto de la plancha permanece transparente.
También puedes trabajar con varias planchas. Coloca una tira LED propia debajo de cada plancha y contrólalas por separado. La luz permanece dentro de su propia capa, permitiéndote trabajar con diferentes colores o niveles.
El resultado es una imagen luminosa flotante con un aspecto moderno, casi futurista. Gracias a la precisión del corte láser, puedes hacer visibles a la perfección incluso los detalles más pequeños.
Esto es lo que necesitas
-
Diseño
-
Plancha de metacrilato
-
Soporte con luz LED
-
Cortadora láser que pueda cortar metacrilato
Diseño
Con un diseño sencillo, causarás una gran impresión rápidamente. Piensa en un logo, ilustración o un letrero. Juega con los diferentes efectos de los grabados de línea y de área: las líneas dan un efecto claro y brillante, mientras que los grabados de área consiguen un resplandor más suave.
Consulta también nuestra infografía al final de este blog para ver un buen ejemplo.
Plancha de metacrilato
El metacrilato es perfecto para el corte láser. La elección estándar es metacrilato transparente e incoloro –transparente, nítido y con un claro efecto luminoso. Hemos probado diferentes tipos, desplázate hacia abajo para ver qué efectos producen.
Soporte con luz LED
Puedes comprar un soporte en línea o hacer uno tú mismo. El soporte determina el grosor del material que utilizas y cómo la luz incide en la plancha.
Cortadora láser
Utiliza un láser de CO₂ con suficiente potencia para el grosor de tu plancha.
Los láseres de diodo son menos adecuados para esto, ya que no pueden cortar bien el material.
Paso a paso: así lo haces
¿Quieres hacer un panel edge-lit? Sigue estos pasos para conseguir un resultado final precioso.
1. Diseña pensando en la luz
Mantén el diseño simple. El efecto edge-lit ya proporciona el factor sorpresa.
Normalmente funciona bien dejar algo de espacio en blanco alrededor de tu grabado, así parece que tu dibujo flota.
Puedes utilizar en tu diseño grabados de línea y grabados de área. Las líneas son nítidas y brillantes, las áreas dan una zona iluminada uniforme.
Para una distribución uniforme de la luz, las formas rectangulares son las que mejor funcionan.
Las esferas u otras formas sobresalientes conducen la luz menos eficazmente hacia los extremos, lo que puede hacer que los bordes permanezcan más oscuros.
2. Elige un soporte
Elige un soporte con luz LED o haz uno tú mismo.
Presta mucha atención al grosor del material que tu soporte puede manejar, la plancha debe encajar de forma firme y ajustada en la ranura para una entrada de luz óptima y un acabado limpio.
3. Corte y grabado láser
Utiliza preferentemente una cortadora láser de CO₂ para cortar y grabar metacrilato. Consulta en nuestro blog cómo encontrar la mejor configuración para tu máquina (enlace al blog).
Trabaja con cuidado y utiliza, si es posible, film protector y guantes.
Cada rasguño o huella dactilar se iluminará y distraerá de tu diseño.
Graba preferentemente en la parte trasera de la plancha. Así mirarás a través del material hacia el grabado, lo que le dará profundidad y limitará las reflexiones internas.
Si trabajas con dos paneles con grabados, entonces espejea uno de los archivos.
Así, una plancha tendrá el grabado en la parte frontal y la otra en la parte trasera, los grabados quedarán directamente uno contra el otro y evitarás un efecto de espejo indeseado en la plancha.
4. Coloca el panel y disfruta
Monta tu panel en el soporte elegido y asegúrate de que el LED ilumine directamente el lateral del metacrilato. Retira la película protectora con cuidado y, preferiblemente, con guantes, para que no queden rastros.
¡Enciende la iluminación y disfruta de tu propio panel edge-lit!
Nuestro ejemplo: una infografía interactiva

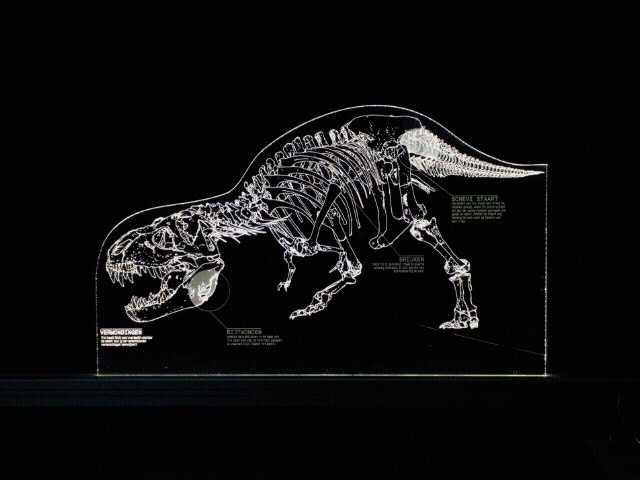

Para mostrar todo lo que puedes hacer con edge-lit, hicimos un ejemplo con una infografía del esqueleto del dinosaurio Trix en Naturalis.
El esqueleto es un dibujo lineal iluminado con luz LED blanca. Delante de este hay una segunda capa con grabados de área a color. Con una mesa de mezclas puedes combinar los canales RGB y cambiar el color de verde a rojo o morado.
Los grabados de área muestran lo que es especial del esqueleto, para que la historia detrás de este objeto de exposición quede clara. El panel encaja perfectamente en una sala de exposición oscura, sin bloquear la vista ni alterar el plan de iluminación.
Consejo: hemos espejeado los paneles para que los grabados queden uno contra el otro. Esto evita reflejos no deseados dentro de la plancha.
Elegir el material adecuado
¿Qué material utilizas para un panel edge-lit? Hemos probado diferentes tipos:
-
Metacrilato transparente. Ideal para paneles edge-lit. Tu dibujo se ilumina nítidamente mientras puedes ver a través de la plancha. Elige 3 mm o más de grosor, dependiendo de tu soporte.
-
Metacrilato fluorescente. Este material emite un ligero resplandor incluso a la luz del día. Adecuado para iluminación LED blanca. Es preferible no combinarlo con LEDs de colores, ya que el color del material predomina.
-
Metacrilato frost. Proporciona un bonito efecto luminoso difuso y una suave dispersión de la luz. Sin embargo, no puedes ver a través de él.
-
Metacrilato espejo y de color. Menos adecuado. El metacrilato espejo refleja la luz y, por lo tanto, pierde el efecto luminoso. El metacrilato de color atenúa la luz debido a los pigmentos.
Ver la colección completa de metacrilato de Lasersheets
Inspiración para tu próximo proyecto
¿Quieres ver cómo lo hacen otros? Estas fuentes están llenas de consejos y ejemplos útiles:
YouTube: Creating a Custom Edge-Lit Sign: Tips & Tricks
Steve Makes Everything muestra paso a paso cómo diseña y monta su panel.
LightBurn Forum: My first go at LED Edge Lit Acrylic
Los creadores comparten sus primeros intentos, errores y soluciones. Aprende de sus experiencias.
Instructables: Laser Cut Edge-Lit Acrylic With Base
Una guía completa, incluyendo cómo hacer tú mismo una base con tira LED.
Instructables: Lit-O-Pane (Full Color Edge-Lit Photo)
Una variante creativa donde conviertes fotos en coloridas obras de arte edge-lit.
¿Listo para empezar?
Un panel edge-lit es uno de los proyectos láser más divertidos que puedes hacer. Combina precisión técnica con libertad creativa, y el resultado final siempre llama la atención.
Ya sea que hagas un logo simple o una obra de arte compleja con varias capas, con el metacrilato adecuado y un poco de experimentación, crearás algo de lo que podrás sentirte realmente orgulloso.
